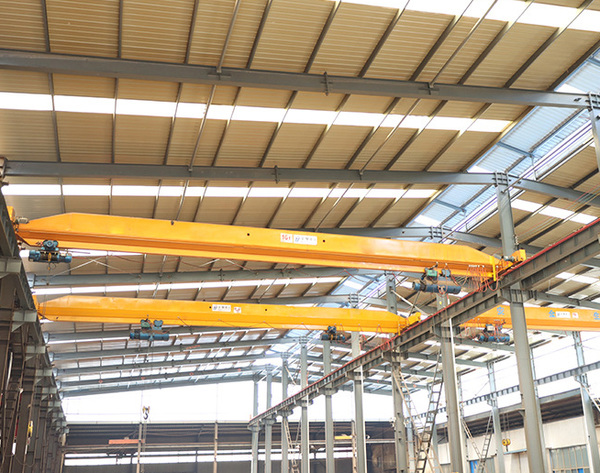

江蘇3~30t橋式起重機行車天車
橋式起重機介紹：
橋式起重機是一種橫架于車間、倉庫和料場上空進行物料吊運的起重設備。由于它的兩端坐落在高大的水泥柱或者金屬支架上，形狀似橋。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，可以充分利用空間，方便作業。
橋式起重機的組成部分具有以下特點：
- 橋式起重機的橋架和大車運行機構可以將起重小車和物品進行縱向移動，達到在跨度內和規定高度內組成三維空間里搬運和裝卸貨物的作用。
- 起升機構用來垂直升降物品，起重小車用來帶著載荷作橫向運動；橋架和大車運行機構用來將起重小車和物品作縱向移動。
- 起重機所用電動機反復短時運行，常用三相異步電動機，基準接電持續率為25%。此外，起重機上所用的電動機有交流和直流兩大類，交流異步電動機有分為籠型和繞線型兩種；直流電動機按勵磁方式分為串勵、復勵、并勵和他勵四種。
- 橋式起重機的金屬結構部分由橋架和小框架組成。橋架是橋式起重機的基本部件，由主梁、端梁等部分組成。主梁跨過廠房，兩端用端梁連接，主梁外側設有行走平臺和安全欄桿。橋架上裝有大車驅動機構、電箱、升降機構、小車運行軌道和輔助線架。
- 橋式起重機的電氣部分由電氣設備和電路組成，包括大、小車行駛機構控制裝置、起升機構控制裝置和起重機保護裝置等。
- 橋式起重機還配備了控制室，是操作起重機的吊艙，又稱駕駛室?？刂剖覂仍O有大、小車行駛機構控制裝置、起升機構控制裝置和起重機保護裝置。
橋式起重機的組成部分主要有以下幾個主要特點：
- 橋架：橋式起重機的橋架是一個兩端支撐在平行的兩條架空軌道上平移運行的單跨平板橋。它由主梁、端梁等部分組成，主梁跨過廠房，兩端用端梁連接，主梁外側設有行走平臺和安全欄桿。橋架上裝有大車驅動機構、電箱、升降機構、小車運行軌道和輔助線架。
- 起升機構：這個機構主要負責垂直升降物品。
- 起重小車：起重小車用來帶著載荷作橫向運動。
- 大車運行機構：大車運行機構用來將起重小車和物品作縱向移動，以達到在跨度內和規定高度內組成三維空間里搬運和裝卸貨物的作用。
- 電氣設備：電氣設備由各種電機、控制器和保護裝置組成，它們為起重機的運動和操作提供動力和支持。
- 司機室：司機室是操作起重機的地方，它提供了控制起重機運動和觀察工作區域視野的場所。
橋式起重機的起升機構特點包括：
- 起升機構主要由驅動裝置、制動器、卷筒、滑輪組、取物裝置和鋼絲繩等組成。
- 橋式起重機的起升機構一般采用三相交流電動機作為動力源，通過減速器將動力傳遞給卷筒，使卷筒旋轉帶動鋼絲繩和取物裝置升降。
- 橋式起重機的起升機構一般采用雙制動器，以確保在各種工況下的安全可靠制動。
- 卷筒是起升機構中的重要組成部分，它通常采用有級繩槽或無級繩槽形式，根據不同的使用場合和要求選擇合適的卷筒形式和直徑。
- 滑輪組的作用是改變鋼絲繩的方向和減少鋼絲繩的彎曲應力，根據不同的使用要求，可以選擇定滑輪或動滑輪。
